Žodynas: IR-Cut filtras

Kas yra IR-Cut filtras?

IR-Cut filtras, taip pat žinomas kaip infraraužosios ribinis filtras, yra optinis komponentas, naudojamas vaizdo sistemose, siekiant blokuoti infraraužąją šviesą, tuo pačiu leisdamas praeiti matomą šviesą. Infraraužoji šviesa, paprastai viršijanti 700 nm bangos ilgį, gali trukdyti vaizdo jutikliams, sukeldama iškraipymus spalvų atvaizdavime ir mažinanti bendrą vaizdo kokybę. Filtruoja iš Infraraužosios bangų ilgius, IR-Cut filtrai užtikrina tikslų spalvų atkūrimą ir gerina vaizdo aiškumą.

Šie filtrai yra būtini programose, kurioms reikalingas tikroviškas spalvų atvaizdavimas, tokiose kaip stebėjimo kameros, apsaugos kameros, skaitmeninės kameros ir pramoninės inspekcijos sistemos. Daugelis IR-Cut filtrų yra perjungami, leidžiant jiems prisitaikyti prie dienos (spalvoto atvaizdavimo) ir nakties (infraraužosios atvaizdavimo) sąlygų.

Kaip veikia IR-Cut filtras?

Pagrindai

IR-Cut filtras veikia, atspindėdamas arba sugerdamas infraraužąją šviesą. Tai pasiekiama naudojant specializuotas medžiagas, tokias kaip išlydytas kvarcas, B270 stiklas, plūduriuojantis stiklas arba sugeriantis stiklas. Šios medžiagos yra sukurtos taip, kad blokuoja infraraužosios bangų ilgius, tuo pačiu leisdamas praeiti matomą šviesą (400–700 nm). Kai kurie pažangūs filtrai taip pat gali blokuoti ultravioletinę (UV) šviesą.

Įrengimas į vaizdo sistemas

IR-Cut filtras paprastai yra įrengiamas tarp kameros objektyvo ir vaizdo jutiklio. Šis įrengimas užtikrina, kad tik matoma šviesa pasiekia jutiklį, neleidžiant infraraužosios šviesos trukdyti vaizdo fiksavimui.

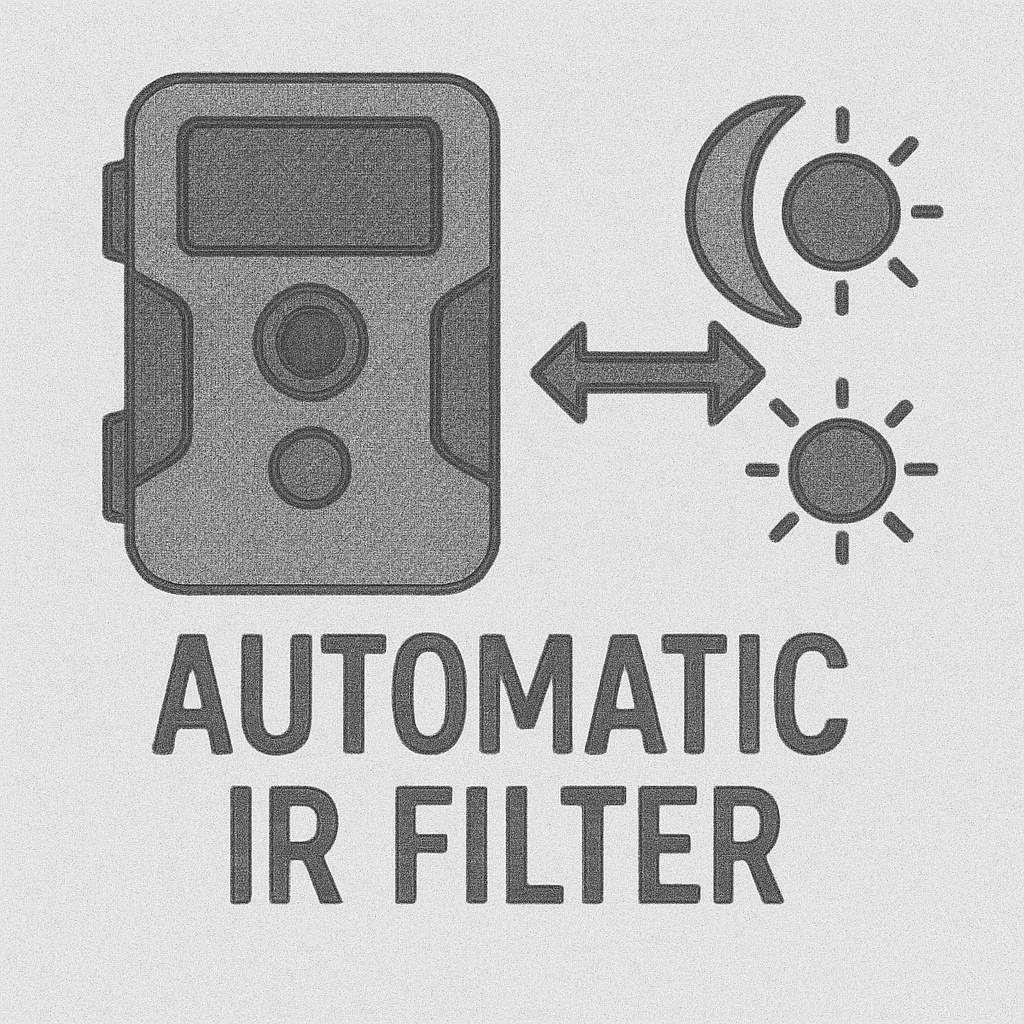

Perjungimo mechanizmas dienos/nakties sistemose

• Dienos režimas: Dienos metu IR-Cut filtras blokuoja infraraužąją šviesą, kad būtų užfiksuotos tiksliai spalvotos nuotraukos. Tai yra ypač naudinga programoms, kurioms reikalingas natūralus spalvų atkūrimas, tokiose kaip laukinės gamtos fotografija arba stebėjimas.
• Nakties režimas: Esant mažam apšvietimui arba nakties sąlygoms, filtras yra išjungiamas arba mechaniškai pasukamas iš optinio kelio. Tai leidžia infraraužajai šviesai pasiekti jutiklį, gerinant naktinio matymo galimybes, kai naudojamas infraraužosios apšvietimas.

Perėjimas tarp dienos ir nakties režimų dažnai yra palengvinamas mechaninių pavarų arba elektromagnetų. Pažangios sistemos gali naudoti dvigubų objektyvų sąrankas su atskirais jutikliais dienos ir nakties atvaizdavimui, pašalinančiais mechaninio perjungimo poreikį.

Techninės detalės

Naudojamos medžiagos

IR-Cut filtro veikimas priklauso nuo jo konstrukcijoje naudojamų medžiagų:

• Išlydytas kvarcas: Siūlo aukštą atsparumą ir puikią optinę aiškumą.
• B270 stiklas: Ekonomiškas variantas su geru šviesos pralaidumu.
• Plūduriuojantis stiklas: Universalus ir plačiai prieinamas.
• Sugeriantis stiklas: Sukurtas efektyviai blokuoti specifinius bangų ilgius.

IR-Cut filtrų tipai

1. Sugeriantys filtrai: Sugeria IR šviesą į medžiagą.
2. Atspindintys filtrai: Atspindi IR šviesą nuo optinio kelio.
3. Hibridiniai filtrai: Derina sugeriantį ir atspindintį savybes geresniam veikimui.

Bangų ilgis

IR-Cut filtrai paprastai blokuoja bangų ilgius virš 700 nm. Pažangūs filtrai gali išplėsti šį ribą iki 800 nm ar aukštesnio, o kai kurie taip pat apima UV blokavimo galimybes.

Perdavimo efektyvumas

Aukštas perdavimo efektyvumas, paprastai viršijantis 85% matomos šviesos, užtikrina minimalų šviesos praradimą ir ryškų atvaizdavimą. Pažangūs filtrai taip pat pasižymi stipriomis blokavimo galimybėmis (pvz., optinis tankis > 2 850–1100 nm diapazone), efektyviai neleidžiant IR trukdžių.

IR-Cut filtrų pritaikymai

1. Stebėjimo kameros

Stebėjimo kameros naudoja IR-Cut filtrus, kad sklandžiai perjungtų tarp dienos ir nakties režimų. Dienos metu filtras blokuoja IR šviesą tiksliam spalvų atvaizdavimui. Naktį filtras išsijungia, leisdamas infraraužosios apšvietimą naktinio matymo metu.

Pavyzdys: Stebėjimo kamera fiksuoja ryškias dienos metu padarytas nuotraukas laukinėje gamtoje ir perjungia į infraraužosios naktinio matymo režimą, norėdama stebėti naktinę veiklą.

2. Apsaugos kameros

Apsaugos kameros priklauso nuo IR-Cut filtrų, norėdamos užtikrinti tikslų spalvų atvaizdavimą dieną ir aiškų naktinį matymą esant mažam apšvietimui. Filtras išsijungia naktį, leisdamas IR šviesą stebėjimui.

Pavyzdys: Apsaugos kamera stebėjimo zonoje fiksuoja spalvotas dienos metu padarytas nuotraukas ir naudoja infraraužosios šviesos diodus detaliam naktiniam stebėjimui.

3. Skaitmeninės kameros

Skaitmeninėse kamerose IR-Cut filtrai neleidžia atsirasti spalvų iškraipymams, kuriuos sukelia IR šviesa. Tai užtikrina, kad vaizdai būtų panašūs į tai, ką žmogaus akis mato.

Pavyzdys: Fotografas fiksuoja saulėlydį su ryškiomis ir tiksliai atkuriamomis spalvomis, dėka IR-Cut filtro.

4. Pramoninė inspekcija

IR-Cut filtrai yra kritiškai svarbūs pramoninėse vaizdo sistemose, skirtose defektams ir nereguliarumams produktuose aptikti. Jie užtikrina tikslų spalvų atkūrimą ir gerina kokybės kontrolę.

Pavyzdys: Kamerų linijoje naudojami IR-Cut filtrai, norint patikrinti elektroninius komponentus dėl defektų.

5. Medicininė vaizdavimas

Medicininės vaizdo sistemos naudoja IR-Cut filtrus, norėdamos užtikrinti spalvų ištikimybę ir aiškumą, padedant tikslią diagnozę.

Pavyzdys: Dermatologijos kamera naudoja IR-Cut filtrą, norėdama užfiksuoti aukštos raiškos odos pažeidimų vaizdus.

6. Išmanieji telefonai

Modernūs išmanieji telefonai įmontuoja IR-Cut filtrus, norėdami pagerinti nuotraukų kokybę, užtikrindami tikslų spalvų atkūrimą net esant sudėtingoms apšvietimo sąlygoms.

Pavyzdys: Išmanusis telefonas fiksuoja tikroviškas nuotraukas vakarėlyje dirbtinio apšvietimo sąlygomis.

7. Dronai

Dronai, aprūpinti kameromis, naudoja IR-Cut filtrus, norėdami gaminti aiškius oro vaizdus su natūraliu spalvų atkūrimu.

Pavyzdys: Dronas fiksuoja aukštos raiškos miško vaizdus, kurių spalvos išsaugomos IR-Cut filtro dėka.

IR-Cut filtrų naudojimo pranašumai

1. Tikslus spalvų atkūrimas: Pašalina spalvų iškraipymus, kuriuos sukelia IR šviesa.
2. Geresnė vaizdo kokybė: Gerina aiškumą, kontrastą ir detalių vaizdą.
3. Universalumas: Tinka įvairioms pramonėms, nuo apsaugos iki sveikatos priežiūros.
4. Energijos efektyvumas: Sumažina akinimą ir triukšmą, sumažindamas poreikį postprocesiniam apdirbimui.
5. Prisitaikomumas: Perjungami filtrai užtikrina sklandų funkcionavimą dienos ir nakties sąlygomis.

Pagrindiniai aspektai renkantis IR-Cut filtrą

1. Bangų ilgis: Įsitikinkite, kad filtras blokuoja IR šviesą virš norimo slenksčio.
2. Perdavimo efektyvumas: Aukštas matomos šviesos perdavimo efektyvumas užtikrina ryškumą ir aiškumą.
3. Perjungimo mechanizmas: Pasirinkite perjungiamus filtrus, jei reikalingas dienos/nakties funkcionalumas.
4. Medžiagų kokybė: Pasirinkite medžiagas pagal atsparumą ir optinį veikimą.
5. Dydis ir forma: Įsitikinkite, kad yra suderinamumas su kameros sistema.

Išvada

IR-Cut filtras yra svarbiausias komponentas modernėse vaizdo sistemose, užtikrinantis tikslų spalvų atkūrimą ir aukštą vaizdo kokybę. Jo prisitaikomumas daro jį nepakeičiamu įvairiose programose, nuo laukinės gamtos stebėjimo su stebėjimo kameromis iki pramoninės inspekcijos ir medicininės vaizdavimas. Supratimas apie jo funkcionalumą ir pranašumus gali padėti vartotojams priimti informuotus sprendimus renkantis vaizdo įrangą įvairioms reikmėms.

Norėdami gauti daugiau informacijos, konsultuokitės su gamintojais arba išsamiais produkto specifikacijomis, norėdami rasti geriausią IR-Cut filtrą jūsų reikmėms.
